【H+S产品资讯201808】高功率线缆组件应用

   在射频领域,线缆组件是支撑整个连接系统的骨架。而在满足最基本的电气性能越来越优异的条件下,特殊应用条件及附加的性能需求也越来越广泛,像是在高功率环境下的应用,现在更需要相关产品的支撑。

1.   同轴馈线为主的连接方式

一说到大功率线缆,我们直接想到的是常用于高功率环境下作为天线馈线的同轴波纹状线缆,这种以发泡聚乙烯为绝缘材料,配以镍铜环为屏蔽层的线缆,在各种电气属性上都表现出极强的优势,在高功率领域一直被广泛应用。同轴馈线从最细的1/4英寸线径到7/8英寸,满足了各种大小连接器的需求,而工业级应用场合较多的NHN716连接器,更是馈线所搭配的常用组合,相位稳定性高,衰减小,更重要是对大功率强度的信号具有普遍的适用性,在军事控制雷达领域,高强度信号抗干扰中,都表现出优秀的属性。而在通信架设和传输、实验室测试测量方面,馈线组件在各种高功率的环境下都能优秀的胜任。

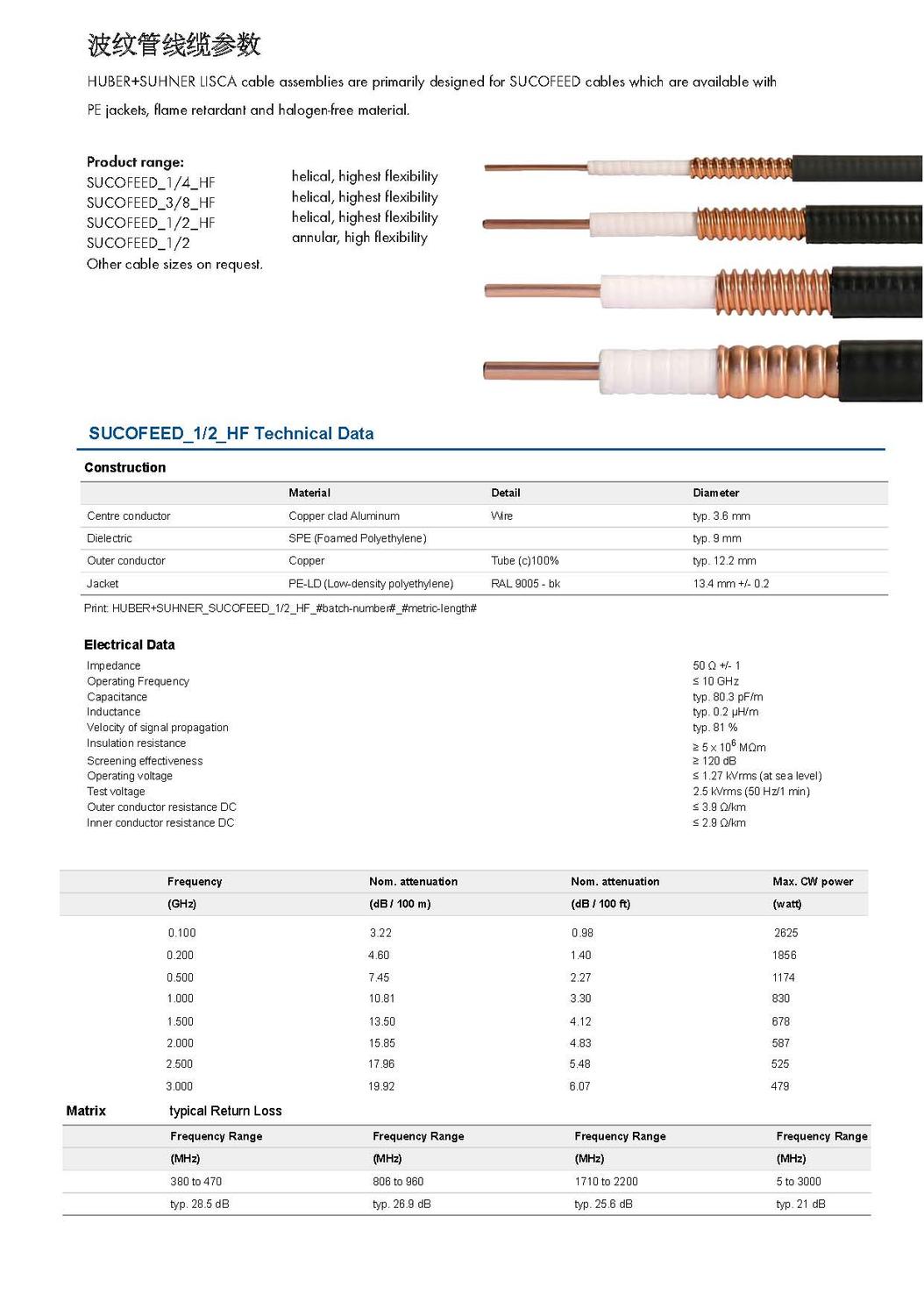

虽然馈线作为功率信号传输上的主要选型,但在实际应用中有些弊端也显现出来,首当其冲的就是灵活性差。为了满足高属性的传输连接却牺牲了馈线的物理特性,线径过粗导致重量大,波纹状的屏蔽层导致馈线的硬度极高,弯曲半径大,从而在敷设和使用过程中灵活性差,特别是在空间狭小以及搭建中需要折弯的地方,操作起来就更困难了,所以在保持功率、衰减等电气特性优异的同时,研发者们一直在寻求和物理特性优化的折中方案。以下是1/2波纹管线缆的性能参数,频率在3G时可以达到479W


2.      柔性高功率线缆的出现

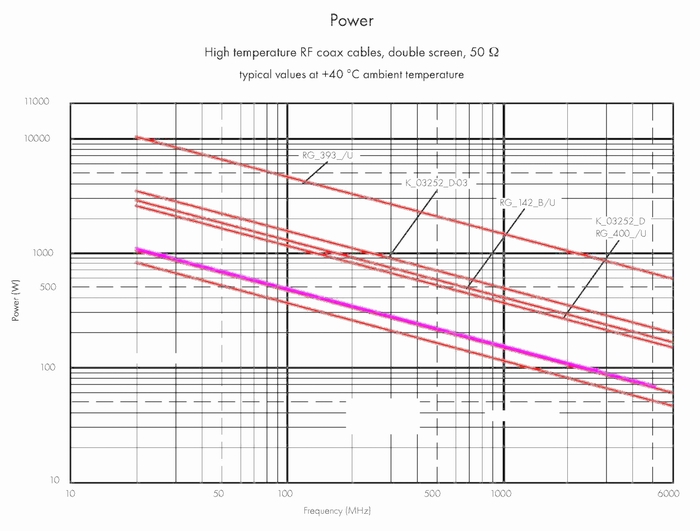

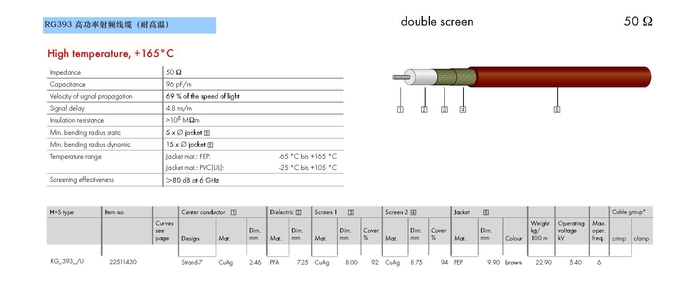

在美国军事标准下的RG系列的射频线缆一直广泛应用于各种领域。为了应对特殊场合的高功率应用,美军标在传统标准RG线缆中研发并规范了一种型号为RG393的线缆,此种线缆接入了PFA(可溶性聚四氟乙烯)作为绝缘层,铜银合金作为中心导体以及屏蔽层,可以适配相应的NHN716连接器,对功率的承受范围大大增加,双层屏蔽加耐高温的外护套,在运行高功率信号的同时,对工作状态线路的散热和信号保护都起到了非常重要的作用。对比同轴馈线,RG393在物理特性上有极大的优势,相对柔软的特性使得RG393在工程布线以及实验室测试环境的应用更加灵活,同时优秀的电气属性也适用于各种场合。同时,除了RG393,各知名射频连接品牌都研发了自己相应的高功率的产品,如HUBER+SUHNERS10162B,兼顾低衰减特型和中高功率的环境;TIMESLMR 600性价比、卓越型都占优;GROECXN3500系列,耐高压高功率的特种线缆。所以,在科技发展加速的未来,我们可以期待更多在特种领域下更卓越的射频连接产品。以下是HUBER+SUHNERRG393性能参数:



高功率线缆比较:

产品型号

线径

绝缘层材料

护套材料

支持频率

频率在100M时的最大功率(W)

频率在3G时支持的最大频率(W)

1/2波纹管线缆

13.4mm

SPE

PE-LD

≤10G

2625

479

RG393

9.9mm

PFA

FEP

≤6G

5000

800

H+S S10162B

12.9mm

SPE

LSFH

≤7.5G

>2300

404
