【H+S产品资讯201810】低躁声线缆组件应用

 G01130 线缆图片.jpg

 为了衡量信号源(一般指线性信号)、终端甚至整个连接系统的噪声特性,在物理上引入了一个测量系统噪声大小的量度,称作噪声系数,单位为dB。而在整个传输信号的系统里面,噪声对它们性能的影响主要表现在信号和噪声的相对大小,即信号信噪比,以常用的电视机举例,如果输出的信噪比越大,声音就更加清楚,图像则更加清晰。而我们提到的噪声系数,就是输入端的信噪比和输出端的信噪比的比值,所以从理论入手,我们来谈谈射频领域下如何降低系统的噪声系数。


1 选用低噪的元器件

在放大或其他电路中,电子元器件的内部噪声起着重要作用。因此,改进电子元器件的噪声性能和选用低噪声的电子元器件,就能大大降低电路的噪声系数。在电路中,还必须谨慎地选用其他能引起噪声的电路元件,其中最主要的是电阻元件,宜选用结构精细的金属膜电阻。

2 选择合适的信号源内阻

在较高频工作时,最佳内阻和共基极放大器的输入电阻接近,因此,可用共基极放大器,使最佳内阻值与输入电阻相等,这样就同时获得最小噪声系数和最大功率增益。

3 选择合适的工作带宽

噪声电压都与通带宽度有关。接收机或放大器的带宽增大时,接收机或放大器的各种内部噪声也增大。因此,必须严格选择接收机或放大器的带宽,使之既不过窄,以能满足信号通过时对失真的要求,又不致过宽,以免信噪比下降。

4 选择合适的连接系统

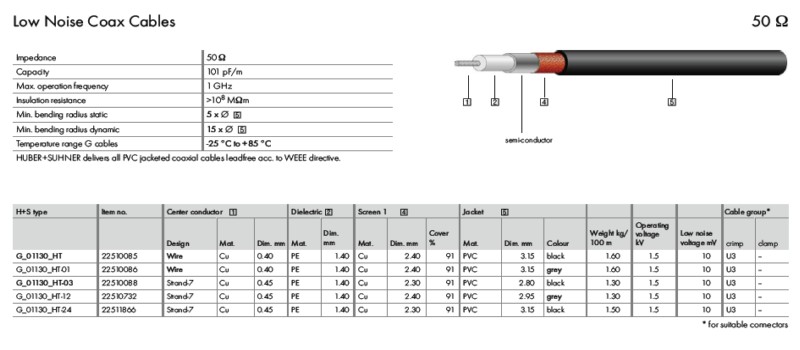

在比较严格的低噪环境中,除了信号源、元器件和工作带宽要尽量低噪以外,连接系统也是不可或缺的一环。同轴电缆作为射频系统连接的骨干,也必须要有适合的产品来适应低噪系统的需求。HUBER+SUHNERG01130HTG03130HT系列是针对低噪应用环境而设计的产品,采用了PVC半导体作为屏蔽层和外护套的夹层,在50欧和75欧特性阻抗的环境都有应用,最大的噪声电压只有10mV,同时电气性能优秀、性价比高,现在广泛应用于高能物理研究,医疗器械开发等环境。

G01130 线缆图片-1.jpg
